技术解析：轨检小车是如何实现高精度测量的？

2023-04-13 14:19:01

次

随着科技的不断发展，自动化设备在各个行业的应用越来越广泛。在轨道交通行业中，轨检小车作为一款精密测量设备，已经成为了轨道交通运营的重要保障之一。那么，轨检小车是如何实现高精度测量的呢？本文将对其技术进行解析。

一、轨检小车的作用

目前，轨检小车已经成为了轨道交通检测的重要设备之一。它可以对轨道进行全面详细的检测，包括轨道的几何尺寸、表面平整度等多个方面。轨检小车的主要功能包括：

测量轨道的横向和纵向几何尺寸。

测量轨道表面平整度和平直度。

检测电气绝缘性能、导电性能和结构安全性能。

检测轨道的缺陷，如裂纹、变形等。

检测轨道的振动和噪声。

二、轨检小车的结构和原理

轨检小车由车身、测量系统和控制系统三部分组成。

车身

轨检小车的车身由车头、车身、车尾三个部分组成，车头设有驱动电机和减速器，车身上装有测量系统，并且可以根据需要添加附件。

测量系统

轨检小车的测量系统是其核心部分，包括摆杆系统、摆杆弹簧系统、轮轴距离测量系统、轨道悬挂系统和数据采集系统。

① 摆杆系统：摆杆系统主要用来测量轨道的几何尺寸，包括轨距、轮距、轨高等。摆杆系统包括两个水平安装的摆杆和一个垂直的摆杆，分别可以测量轮轴中心高度、轨道宽度和纵向平直度。

② 摆杆弹簧系统：为了保证摆杆系统的测量精度，摆杆与车体链接处密封设有一个弹簧结构，以消除车体振动对摆杆测量值的影响。

③ 轮轴距离测量系统：轮轴距离测量系统分为轮轴轨距测量和轮轴距离测量。轮轴轨距测量是通过两个传感器测量左右车轮中心线之间的距离，确定轨距大小。轮轴距离测量是通过两个传感器测量左右车轮间距，确定轮距大小。

④ 轨道悬挂系统：轨道悬挂系统可以保证轨检小车在运行过程中的平稳性和牵引力。

⑤ 数据采集系统：数据采集系统是为了收集测量系统所收集的数据，并且将数据通过通讯装置上传到中控室，进行数据处理和分析。

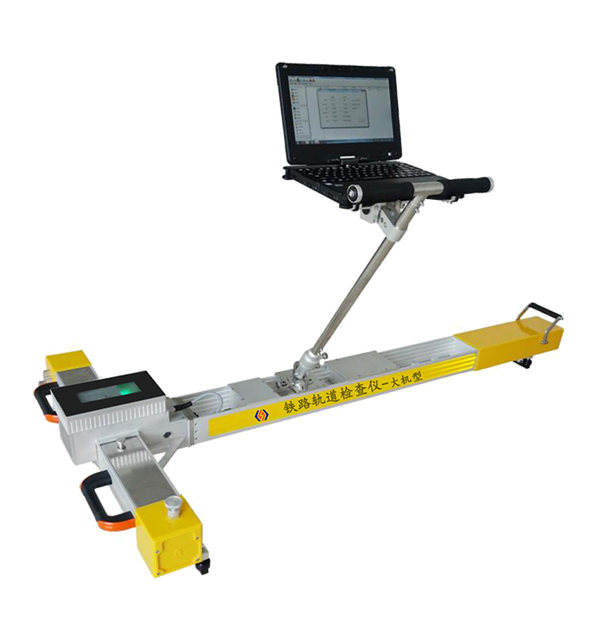

轨检小车
